Преимущества и недостатки PoE в видеонаблюдении и особенности проектирования

PoE в видеонаблюдении победил не потому, что он идеален, а потому, что он удобен. Один кабель вместо двух решает сразу половину организационных проблем. Не нужно тянуть питание к каждой камере, не нужно согласовывать розетки, не нужно объяснять, почему блок питания в гермобоксе опять сгорел от конденсата. Камера получает питание и данные по одной витой паре, монтаж ускоряется, схема упрощается, объект сдается быстрее. Для заказчика это выглядит как технологичность, для инженера как здравый смысл.

Централизованное питание это второй ключевой плюс. Когда все камеры питаются от PoE-коммутатора, появляется реальный контроль. Камеру можно перезапустить удаленно, можно увидеть ее потребление, можно понять, что она начала есть больше нормы и скоро попросит внимания. Добавляем ИБП в стойку и получаем резервирование всей системы сразу. Не выборочное, не частичное, а честное и понятное. В условиях видеонаблюдения это особенно важно, потому что камеры любят падать именно тогда, когда этого не хочется.

Третий плюс это гибкость и масштабируемость. PoE позволяет проектировать систему не как статичную конструкцию, а как живой организм. Камеры можно добавлять, переносить, менять без переделки силовой части. Это удобно при расширениях, реконструкциях и поэтапной сдаче объектов. Именно здесь PoE показывает себя как взрослая технология, а не временное решение.

Но у этой медали есть обратная сторона. PoE очень хорошо работает в рамках своих допущений. Он не любит, когда его воспринимают как универсальный удлинитель питания. И все проблемы начинаются ровно в тот момент, когда удобство подменяет расчет.

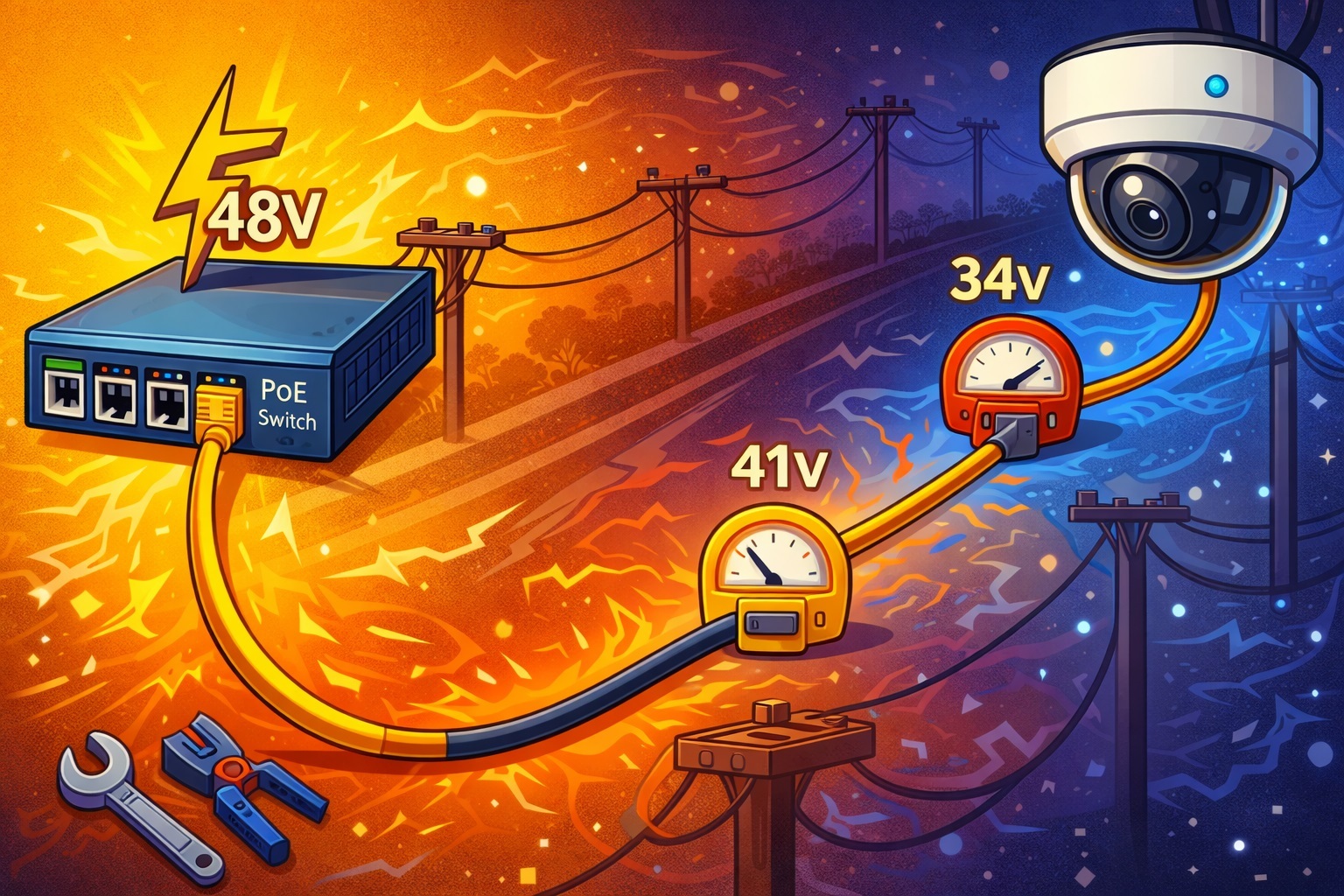

Главное ограничение PoE это физика. Ethernet-кабель имеет сопротивление, а значит любое питание по нему имеет падение напряжения. Чем длиннее линия, тем меньше напряжение на конце. Чем хуже кабель, тем быстрее съедается запас. Камера на 70 метрах нормальной меди чувствует себя уверенно. Та же камера на 90 метрах кабеля сомнительного происхождения уже живет на грани. Формально она работает. Фактически она постоянно балансирует между стабильностью и перезагрузкой.

Второе ограничение это мощность. PoE имеет четкие пределы по выдаваемой энергии. Камеры с ИК-подсветкой, моторизованными объективами и обогревом легко выходят на пиковые значения потребления. Летом это незаметно. Зимой все включается одновременно и внезапно оказывается, что запас был виртуальным. Коммутатор начинает ограничивать питание, порты циклически отключаются, камеры перезагружаются. Это не авария, а нормальное поведение системы, спроектированной без запаса.

Третье ограничение это концентрация отказов. PoE-коммутатор становится единой точкой питания. Его перегрев, деградация блока питания или просто неудачный экземпляр приводят к одновременному отказу сразу группы камер. В старых схемах с локальными блоками питания отказы были распределены. Здесь они становятся массовыми. Это не плохо и не хорошо, это просто факт, который нужно учитывать.

Отдельно стоит электрическая часть. PoE-линии часто выходят на улицу. Камеры на фасадах, столбах, опорах. Кабель соединяет разные потенциалы, разные земли, разные условия. Он начинает участвовать в уравнивании потенциалов, ловить импульсы, собирать наводки. PoE-порт в коммутаторе оказывается первым, кто принимает этот удар. Иногда сразу, иногда накопительно. Именно поэтому в видеонаблюдении PoE-порты стареют быстрее, чем в офисных сетях.

Одна из самых недооцененных тем в проектировании это разделение сетей. Многие считают, что достаточно VLAN. Логически все разделили, галочку поставили, можно жить. Но PoE и электрические процессы не знают, что такое VLAN. Для них существует только порт и кабель.

Когда камеры и компьютеры живут в одном PoE-коммутаторе, возникает сразу несколько рисков. Первый это подача питания туда, где его быть не должно. Сегодня в порт включена камера, завтра туда воткнули компьютер. В управляемом коммутаторе забыли отключить PoE. В неуправляемом это вообще невозможно. В лучшем случае ничего не произойдет. В худшем сетевые карты начинают деградировать и умирать с задержкой. Именно так появляются загадочные проблемы, которые не ловятся ни логами, ни тестами.

Второй риск это распространение электрических проблем. Уличная линия ловит импульс, разность потенциалов или наводку. Если видеонаблюдение физически отделено, проблема остается внутри своего сегмента. Если все в одном коммутаторе, импульс гуляет по всей инфраструктуре. Офисные ПК, серверы, принтеры внезапно становятся участниками событий, в которых они не должны были участвовать.

Третий момент это эксплуатация. Видеосеть и офисная сеть живут по разным правилам. Видеосеть нагружена постоянно, работает 24 на 7, имеет высокий трафик и специфические требования. Офисная сеть живет иначе. Когда их объединяют, компромиссы начинают вредить обеим сторонам.

Поэтому физическое разделение сетей это не перестраховка, а базовая инженерная логика. Отдельные PoE-коммутаторы под камеры, отдельная офисная сеть, четкие аплинки без PoE. VLAN может быть дополнением, но не заменой физического разделения.

Ошибка первая: PoE-бюджет без запаса. Самая распространенная и самая дорогая в перспективе. Проектируется система по паспортному потреблению камер без учета пиков, длины кабеля и старения. Коммутатор работает на пределе, греется, порты деградируют. Через год начинаются странные отказы, которые никто не связывает с первоначальным расчетом.

Ошибка вторая: Игнорирование длины линии и качества кабеля. Сто метров воспринимаются как рабочая дистанция, а не как предел. Кабель выбирается по цене, а не по меди. В результате камера формально работает, но запаса нет. Любое изменение условий приводит к сбоям.

Ошибка третья: Смешивание камер, компьютеров и аплинков в одном PoE-коммутаторе. Ошибка не всегда проявляется сразу, поэтому считается допустимой. Но именно она чаще всего приводит к деградации сетевых карт и загадочным проблемам у пользователей.

Ошибка четвертая: Соединение PoE-портов друг с другом. Два коммутатора с PoE соединены напрямую. Иногда PoE отключен, иногда нет, иногда работает некорректно. Даже если проблем нет сразу, порты получают лишнюю нагрузку и стареют быстрее.

Ошибка пятая.
Использование пассивного PoE. Он дешевый и простой, но абсолютно не защищенный. Любая ошибка подключения превращается в повреждение оборудования. Пассивный PoE не прощает ничего и никогда.

Ошибка шестая: Экранированный кабель без заземления. Экран без отвода в землю не защищает, а собирает помехи. Особенно на улице. Особенно при длинных трассах. Это классическая ошибка, которая выглядит как забота о качестве, а по факту ускоряет проблемы.

Ошибка седьмая: Отсутствие сценариев отказа. Не продумано, что будет при перегрузке, при замене камеры на более мощную, при выходе из строя блока питания. Проект существует только на момент сдачи, а не на годы эксплуатации.

Правильное проектирование PoE в видеонаблюдении начинается с уважения к ограничениям технологии. Запас по PoE-бюджету должен быть не менее 25–30 процентов. Длина линий должна быть рассчитана с учетом реального кабеля, а не идеального. Камеры с высоким потреблением должны рассматриваться отдельно, а не как обычные.

Сети видеонаблюдения и офисные сети должны быть физически разделены. PoE должен подаваться только туда, где он нужен. Аплинки между коммутаторами должны быть без питания. Управляемые коммутаторы должны быть настроены, а не оставлены в состоянии «по умолчанию».

Уличные линии требуют защиты. Грозозащита, оптика, нормальное заземление это не роскошь, а часть стоимости надежности. Экран должен быть либо правильно заземлен, либо не использоваться вообще.

Если PoE не напоминает о себе, значит проектировщик все сделал верно. А скука в видеонаблюдении это лучший показатель того, что система сделана правильно
